सीएएम अनुयायियों की मूल बातें (रैखिक गति के लिए उन लोगों सहित)

CAM अनुयायी एक रोटरी असर वाले कोर के साथ पावर-ट्रांसमिशन डिवाइस हैं जो स्वतंत्र रूप से चलती मशीन सेक्शन के बीच इंटरफ़ेस के रूप में सेवा करते समय लोड करते हैं। अनुप्रयोगों में रोटरी इंडेक्सिंग टेबल और टर्नटेबल कन्वेयर, लॉन्ग-स्ट्रोक रोबोट ट्रांसफर यूनिट्स (आरटीयू) और अत्यधिक अनुकूलित मशीनरी की एक सरणी शामिल हैं।

सीएएम-फॉलोवर बेयरिंग असेंबली का बाहरी व्यास (ओडी) इसका काम करने वाला चेहरा है-आमतौर पर स्टील, नायलॉन, उरथेन, पॉलीमाइड, या अन्य इंजीनियर सामग्री से बना है। यह ओडी कुछ मशीन की सतह के साथ संभोग करता है ... परंपरागत रूप से यह कुछ प्रकार का एक यांत्रिक कैम था - जैसे कि एक अनुक्रमण तालिका का सटीक बैरल। इस तरह के यंत्रवत् स्वचालित अनुक्रमण तालिकाओं में एक कैम ड्रम में एक गति प्रोफ़ाइल कटौती होती है जो अनुयायियों को संलग्न करती है, जो बदले में एक आउटपुट में शक्ति को प्रसारित करती है।

सीएएम अनुयायियों को भी असेंबली में उपयोग किया जाता है जो उन्हें अनुकूलित विधानसभाओं पर रैखिक पटरियों और अन्य इंजीनियर रास्तों के साथ जोड़े जाते हैं।

सीएएम अनुयायी दो तरीकों में से एक में मशीनों पर इकट्ठा होते हैं। स्टड-टाइप सीएएम अनुयायियों में अखरोट या इसी तरह के बन्धन डिवाइस के साथ मशीन फ्रेम पर असेंबली के लिए अनुयायी आंतरिक व्यास (आईडी) के लिए तय एक आंशिक रूप से थ्रेडेड शाफ्ट शामिल है। योक कैम-फॉलोअर विविधताएं (उनकी खुली आईडी द्वारा पहचाने जाने योग्य) अक्सर मशीन फ्रेम को प्रेस फिट के माध्यम से एक कठोर आंतरिक दौड़ में आमतौर पर अनुयायी की अंतिम प्लेटों द्वारा आयोजित की जाती है। क्योंकि वे एक कैंटिलीवर डिज़ाइन नहीं हैं, योक अनुयायी न्यूनतम विक्षेपण प्रदर्शित करते हैं। लेकिन स्टड कैम अनुयायी अनुप्रयोगों की एक सरणी में अपरिहार्य हैं - जिनमें उच्च भार के अधीन हैं।

सबसे आम सीएएम-फ्लोवर डिज़ाइन उच्च रेडियल लोड ले जाने के लिए सुई रोलर्स को नियुक्त करता है; जहां एप्लिकेशन को उच्च गति से अक्ष को चलाने के लिए अक्ष की आवश्यकता होती है, एक पिंजरा रोलर्स को अलग कर सकता है।

जहां लोड विशेष रूप से उच्च हैं और अक्ष को उच्च गतिशील लोड क्षमता की आवश्यकता होती है, सीएएम अनुयायियों में जुड़वां पंक्तियाँ मानक रोलर्स शामिल हो सकते हैं। हालांकि यहां फोकस से परे, कुछ लाइट-लोड सीएएम अनुयायियों को सरल सादे (आस्तीन) बीयरिंगों के आसपास भी बनाया गया है।

ध्यान दें कि CAM अनुयायी कुछ तरीकों से अपने रोलर-असर वाले चचेरे भाई से भिन्न होते हैं। क्योंकि उत्तरार्द्ध आमतौर पर विधानसभाओं में फिट होते हैं, वे आसपास के मशीन फ्रेम या आवास से परिधि सुदृढीकरण प्राप्त करते हैं। इसके विपरीत, एक सीएएम अनुयायी की बाहरी दौड़ विरूपण को रोकने के लिए मोटी होनी चाहिए ... विशेष रूप से लोडिंग की स्थानीयकृत रेखा के तहत। इसके अलावा, कई सीएएम अनुयायियों में स्नेहन बंदरगाहों और अधिक बीहड़ सतह खत्म शामिल हैं, जो ऑपरेशन के दौरान वातावरण के संपर्क में आने के लिए हैं - विशेष रूप से वे जो असुरक्षित मशीन वर्गों पर उजागर होते हैं।

कई सीएएम अनुयायियों में फ्लैट बाहरी व्यास (ओडी) प्रोफाइल होते हैं, जबकि अन्य (विशेष रूप से रैखिक-गति अनुप्रयोगों के लिए) में क्राउन, एज-फ्लैंग्ड, या वी-आकार के ओडीएस शामिल हैं, जो पटरियों और रेल को संलग्न करने के लिए हैं जो संभोग ज्यामिति के साथ इंजीनियर हैं।

क्राउन किए गए सीएएम अनुयायी पारंपरिक फ्लैट-प्रोफाइल सीएएम अनुयायियों के मिसलिग्न्मेंट के दस गुना के लिए क्षतिपूर्ति कर सकते हैं।

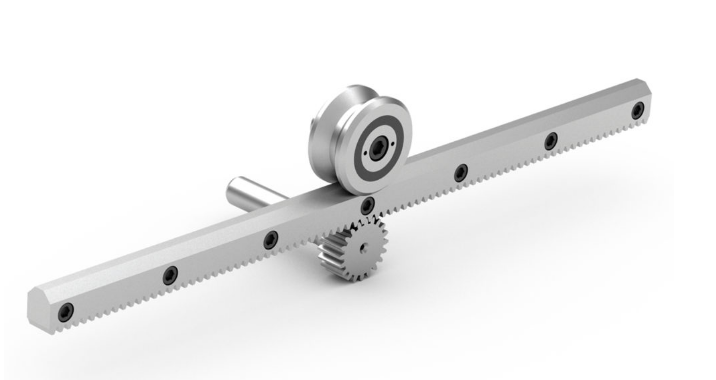

रैखिक कैम-फॉलोअर (ट्रैक फॉलोअर) व्यवस्था छवि सौजन्य से गुडेल यूएस

कुछ सीएएम अनुयायियों ने रैखिक गति प्रदान करने के लिए रेल को उलझाकर ट्रैक अनुयायियों के रूप में काम किया। ये डिजाइन स्वचालित भंडारण और पुनर्प्राप्ति प्रणालियों (एएस/आरएस) और सातवें-अक्ष आरटीयू में पहले उल्लेखित हैं।

ऐसा इसलिए है क्योंकि सीएएम-फॉलोअर-आधारित रैखिक सिस्टम प्रोफाइल गाइड के रूप में जानी जाने वाली रैखिक बीयरिंगों को बेहतर बनाती है, जहां कॉम्पैक्टनेस और अल्ट्रा-हाई सटीकता असभ्यता, त्वरित और क्षमाशील स्थापना, उच्च गति वाले उलटफेर और लंबे जीवन की तुलना में कम महत्वपूर्ण हैं।
